ISO224BDWVR是一款增強型隔離式放大器，主要用于需要高精度隔離的工業應用，特別是在電磁干擾嚴重的環境中。
其主要特性
? ±12V 輸入電壓范圍針對工業應用中的隔離式電壓測量進行了 優化
? 9kV 靜電放電 (ESD) 過壓輸入鉗位
? ±4V 差分輸出電壓范圍，共模電壓為 VDD2/2
? 低直流誤差運行 (ISO224BDWVR)：
– 輸入失調電壓：25°C 時為 ±5mV，±15μV/°C（最大值）
– 增益誤差：25°C 時為 ±0.3%，±35ppm/°C（最大值）
– 非線性度：±0.01%（最大值），±0.1ppm/°C（典型值）
? 4.5V 至 18V 高側單電源
? 4.5V 至 5.5V 低側運行
? 安全相關認證：
– 7071 VPEAK 增強型隔離，符合 DIN VDE V0884-11: 2017-01 標準
– 5000 VRMS 隔離，符合 UL1577 標準且持續時長為 1 分鐘
? 高 CMTI (ISO224BDWVR)：80kV/μs（典型值）
產品詳情

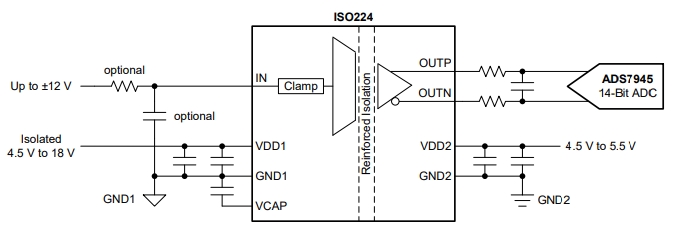

ISO224BDWVR是一款精密的隔離放大器，此放大器的輸出與輸入電路由抗電磁干擾性能極強的隔離柵隔開。該隔離柵經認證，可提供高達 5kVRMS 的增強型電隔離，使用壽命極長，功率耗散較低。與隔離式電源結合使用時，ISO224BDWVR可將以不同共模電壓電平運行的系統的各器件隔開，并防止較低電壓器件損壞。
ISO224BDWVR的輸入專門針對精確檢測 ±10V 信號進行了優化，該信號在工業應用當中十分普遍。該器件由高側單電源供電運行。此獨有的特性可簡化隔離式電源的設計，降低系統成本。集成的高側電源電壓檢測功能可簡化系統級診斷。ISO224BDWVR的 ±4V 輸出可支持使用更低成本的模數轉換器 (ADC)。輸出的差分結構具有更強的抗噪性能。

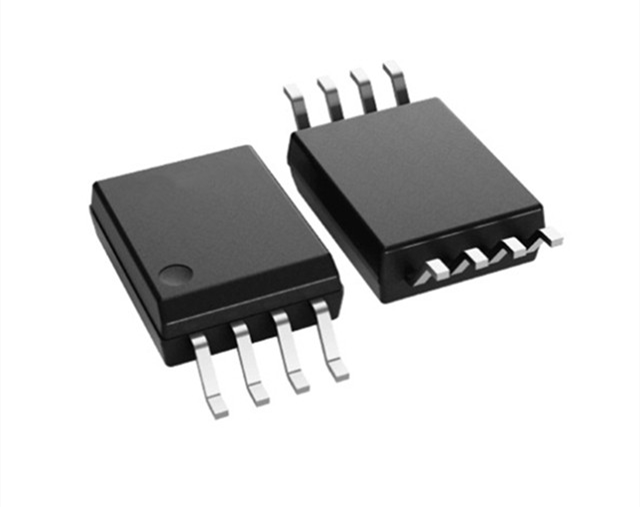

ISO224BDWVR可在 –55°C 至 +125°C 的擴展工業溫度范圍內正常運行，并采用寬體 8 引腳 SOIC (DWV) 封裝。
應用場景
ISO224BDWVR在以下領域進行隔離模擬信號采集：
– 電網自動化
– 保護繼電器
– 工廠自動化與控制
– 鐵路運輸
– 電機驅動器
– 功率分析儀
性能參數
產品：ISO224BDWVR
類型：隔離放大器
通道數量：1 Channel
絕緣電壓：1500 Vrms
隔離類型：Galvanic
3dB帶寬：275 kHz
Ib - 輸入偏流：15 nA
Vos - 輸入偏置電壓 ：1 mV
電源電壓-最大：18 V
電源電壓-最?。?.5 V
工作電源電流：7.8 mA
最小工作溫度：- 55 C
最大工作溫度：+ 125 C
安裝風格：SMD/SMT
封裝 / 箱體：SOIC-8
