ADC07D1520CIYB是一款雙通道、低功耗、高性能 CMOS 模數轉換器。其主要特性包括● 1.9V 0.1V 單作● 2 倍采樣率的交錯模式● 多 ADC 同步能力● 調整輸入滿量程范圍、時鐘相位和偏移● 可選擇 SDR 或 DDR 輸出時鐘● 1：1 或 1：2 可選輸出解復用器● 第二個 DCLK 輸出●…
ADC07D1520CIYB是一款雙通道、低功耗、高性能 CMOS 模數轉換器。其主要特性包括
● 1.9V ±0.1V 單作
● 2 倍采樣率的交錯模式
● 多 ADC 同步能力
● 調整輸入滿量程范圍、時鐘相位和偏移
● 可選擇 SDR 或 DDR 輸出時鐘
● 1：1 或 1：2 可選輸出解復用器
● 第二個 DCLK 輸出
● 占空比校正采樣時鐘
● 測試模式
概述
ADC07D1520CIYB是一款雙通道、低功耗、高性能 CMOS 模數轉換器。ADC07D1520CIYB以高達 1.5 GSPS 的采樣率將信號數字化為 7 位分辨率。其功能包括用于系統調試的測試模式輸出、時鐘相位調整和可選的輸出解復用器模式。該設備保證在整個工作溫度范圍內沒有漏碼。獨特的折疊和插值架構、全差分比較器設計、內部采樣保持放大器的創新設計以及自校準方案，使所有動態參數的響應都非常平坦，具有 748 MHz 輸入信號和 1.5 GHz 采樣率，同時提供 10 -18 的誤碼率 （C.E.R.）輸出格式為偏移二進制，低壓差分信號 （LVDS） 數字輸出與 IEEE 1596.3-1996 兼容，但 0.8V 至 1.2V 之間的可調共模電壓除外。

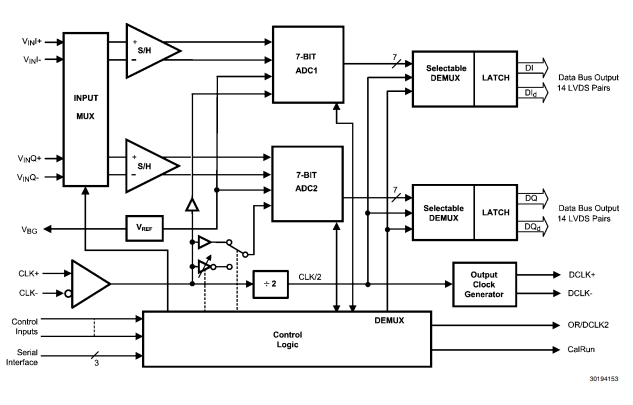

ADC07D1520CIYB包含一個可選的輸出解復用器，用于饋送兩條 LVDS 總線。如果選擇 1：2 Demultiplexed Mode，則每條總線上的輸出數據速率將降低到輸入采樣速率的一半。當選擇 Non-Demultiplexed Mode 時，通道 DI 和 DQ 上的輸出數據速率與輸入采樣時鐘的速率相同。這兩個轉換器可以交錯使用，并用作單個 3 GSPS ADC。
ADC07D1520CIYB在省電模式下的功耗通常低于 3.5 mW，采用有鉛或無鉛、128 引腳、熱增強型裸露焊盤 LQFP 封裝，可在工業溫度范圍（–40°C ≤ TA ≤ 85°C）范圍內工作。
應用場景
ADC07D1520CIYB適用于多種需要高采樣率和低功耗的應用場景，包括：
● 直接射頻下變頻
● 數字示波器
● 衛星機頂盒
● 通信系統
● 測試儀器
基本信息
位數：7
采樣率（每秒）：3G
輸入數：2
輸入類型：差分
數據接口：LVDS - 并聯
配置：MUX-S/H-ADC
比率 - S/H:ADC：1：1
A/D 轉換器數：2
架構：折疊內插
參考類型：內部
電壓 - 供電，模擬：1.8V ~ 2V
電壓 - 供電，數字：1.8V ~ 2V
特性：同步采樣
工作溫度：-40°C ~ 85°C
封裝/外殼：128-HLQFP
