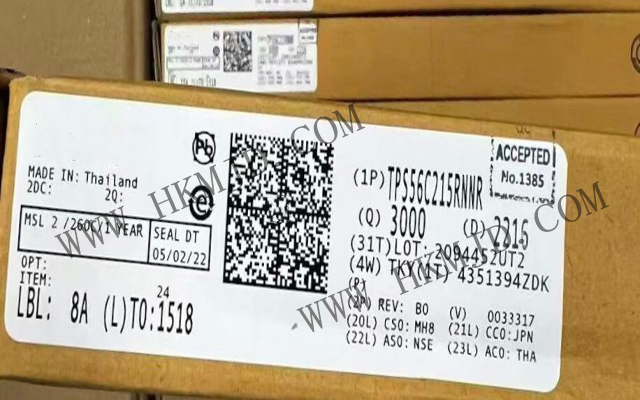

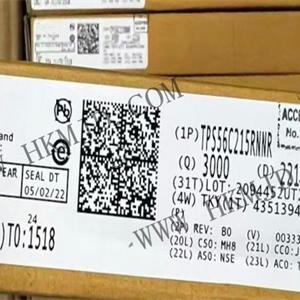

TPS56C215RNNR 是一款具有自適應導通時間 D-CAP3 控制模式的小尺寸單片 12A 同步降壓轉換器。該器件集成了低 RDS(on) 功率 MOSFET，簡單易用且高效，只需極少的外部組件，適合空間受限的電源系統。具有競爭力的特性包括非常精確的基準電壓、快速負載瞬態響應、自動跳躍模式運行以實現輕負載效率、可調節的電流限制和無需外部補償。強制持續導通模式有助于滿足高性能 DSP 和 FPGA 的嚴格電壓調節精度要求。

TPS56C215RNNR 采用熱增強型 18 引腳 HotRod QFN 封裝，并且設計為在 -40°C 至 150°C 的結溫范圍內運行。

TPS56C215RNNR 特性

? 集成 13.5mΩ 和 4.5mΩ MOSFET

? 支持 12A 持續 IOUT

? 4.5V 啟動（沒有 5.0V 外部偏置）

? 整個溫度范圍內的基準電壓為 0.6V ±-1%

? 0.6V 至 5.5V 輸出電壓范圍

? 支持陶瓷輸出電容器

? D-CAP3? 控制模式，用于快速瞬態響應

? 可選強制持續導通模式 (FCCM)，用于實現窄輸出電壓紋波，或自動跳躍 Eco-Mode，用于實現高輕負載效率

? 400kHz、800kHz 和 1.2MHz 的可選 FSW

? 單調啟動至預偏置輸出

? 具有斷續重啟功能的兩個可調節電流限制設置

? 可選 5V 外部偏置，可提升效率

? 可調節軟啟動，默認軟啟動時間為 1ms

? –40°C 至 150°C 的工作結溫范圍

? 小型 3.5mm × 3.5mm HotRod? QFN 封裝

? 與 8A TPS568215 之間引腳對引腳兼容

? 在 WEBENCH? 設計工具中受支持

TPS56C215RNNR 技術規格

輸入電壓范圍：3.8V 至 17V

輸出電壓范圍：0.6V 至 5.5V

輸出電流：12A

開關頻率：400kHz、800kHz、1.2MHz

封裝類型：18 引腳 VQFN-HR

工作溫度范圍：-40°C 至 150°C

TPS56C215RNNR 應用

? 服務器、云計算、存儲

? 電信和網絡、負載點 (POL)

? IPC、工廠自動化、PLC、測試測量

? 高端 DTV
