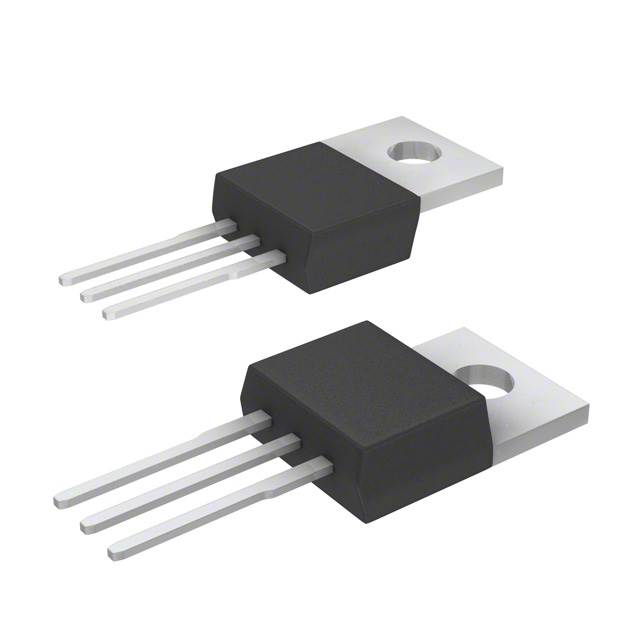

IGP20N60H3XKSA1是高速 600V 20 A 單第三代 TRENCHSTOP? IGBT，采用 TO220 封裝，在開關和導通損耗之間實現完美平衡。

特征描述

極低的開關損耗，提高效率

通過著名的英飛凌 TRENCHSTOP? 技術實現優秀的 Vce(sat) 行為

快速開關行為，低電磁干擾

針對目標應用優化二極管，進一步降低開關損耗

可以選擇極低的柵極電阻（低至 5Ω），同時保持優秀的開關行為

短路能力 5μs

Tj(max) 175°C

可以選擇帶或不帶續流二極管的封裝，增加設計靈活度

產品屬性

系列： TrenchStop?

包裝：管件

IGBT 類型： 溝槽型場截止

電壓 - 集射極擊穿（最大值）： 600 V

電流 - 集電極 (Ic)（最大值）： 40 A

電流 - 集電極脈沖 (Icm)： 80 A

不同 Vge、Ic 時 Vce(on)（最大值）： 2.4V @ 15V，20A

功率 - 最大值： 170 W

開關能量： 690μJ

輸入類型： 標準

柵極電荷： 120 nC

25°C 時 Td（開/關）值： 16ns/194ns

測試條件： 400V，20A，14.6 歐姆，15V

工作溫度： -40°C ~ 175°C（TJ）

安裝類型： 通孔

封裝/外殼： TO-220-3

供應商器件封裝： PG-TO220-3-1
