MPQ4325GRE-AEC1 —— 36V、5A、低靜態電流、同步降壓變換器，符合 AEC-Q100 認證
產品說明

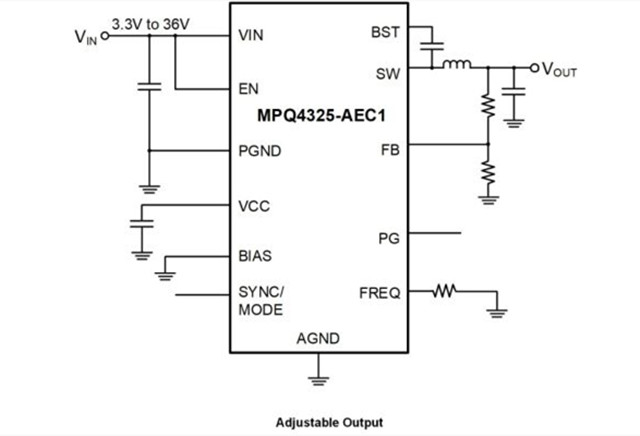

MPQ4325-AEC1 是一款頻率可配置（200kHz 至 2.5MHz）的同步降壓開關穩壓器。它具有內部集成的上管 MOSFET (HS-FET) 和下管 MOSFET (LS-FET)，通過峰值電流模式控制可提供高達 5A 的高效率輸出電流 (IOUT)。
MPQ4325-AEC1 具有3.3V 至 36V 的寬輸入電壓 (VIN) 范圍，可適應汽車輸入環境中的各種降壓應用。其關斷模式下的 1μA 靜態電流 (IQ) 允許該器件用于電池供電應用。
MPQ4325-AEC1通過在輕載條件下降低開關頻率 (fSW) 來減少開關和柵極驅動損耗，從而實現寬負載范圍內的高功率轉換效率。另外，它還提供開漏電源正常 (PG) 信號來指示輸出電壓 (VOUT) 是否在其標稱電壓的 94.5% 至 105.5% 范圍內。
MPQ4325-AEC1提供頻率折返功能以有效防止啟動期間電感電流 (IL) 的失控，還提供過溫關斷保護以實現可靠的容錯操作。它還為汽車?yán)鋯?dòng)條件提供高占空比和低壓差模式。
特性
專為汽車應用而設計：
42V 負載突降容限
高達 36V的工作輸入電壓 (VIN)
高達 5A 的連續輸出電流 (IOUT)
低壓差 (LDO) 模式
50ns 最短導通時間 (tON_MIN)
-40°C 至 +150°C工作結溫 (TJ) 范圍
符合 AEC-Q100 等級1認證
延長電池壽命：
1μA 低關斷電源電流
睡眠模式下具有24μA靜態電流 (IQ)
28μA 開關IQ
高級異步調制 (AAM) 模式可提高輕載效率
可改善散熱的高性能：
內部 45mΩ 上管 MOSFET (HS-FET) 和 25mΩ 下管MOSFET (LS-FET)
專門針對 EMC/EMI 進行了優化：
可配置 200kHz 至 2.5MHz 開關頻率 (fSW)
頻譜擴展 (FSS) 調制
對稱 VIN 引腳排布
符合 CISPR 25 5 級標準
MeshConnectTM 倒裝芯片封裝
附加功能：
固定輸出選項：1V、1.8V、2.5V、3V、3.3V、3.8V 或 5V
電源正常 (PG) 輸出
外部時鐘同步
帶打嗝模式的過流保護 (OCP)
采用側面鍍錫的 QFN-14 (4mmx4mm) 封裝
功能安全系統設計能力：
提供MPSafeTM QM 系統設計文檔
