產品說明：

德州儀器LP5811 4通道RGBW LED驅動器是一款同步升壓RGBW LED驅動器，具有自主動畫引擎控制功能。該器件非常適合用于支持輸入電壓范圍為0.5V至5.5V的電池供電應用，具有超低正常工作電流，LED照明時為0.4mA（典型值）。

集成的同步升壓轉換器可保持出色的效率，并能在寬工作電壓范圍內保持LED的亮度穩定。輸出電壓可針對3V至5.5V（0.1V步進）的不同LED正向電壓進行選擇。升壓轉換器可為系統中的LED驅動負載和其他負載供電。如果升壓轉換器需要旁路，VOUT 將用作LED驅動模塊的電源輸入。

模擬調光和PWM調光兩種方法都被采用，以實現強大的調光性能。每個LED的輸出電流均可在0.1mA至25.5mA或0.2mA至51mA范圍內以256步進進行調節。該8位PWM發生器能針對LED亮度進行平滑且無可聞噪聲的調光控制。

自主動畫引擎可顯著降低控制器的實時負載。每個LED均可通過相關寄存器進行配置，以實現生動而有趣的燈光效果。Texas Instruments LP5811可生成6MHz時鐘信號并同步多個器件之間的燈光效果。

特性

? 工作電壓范圍：

– 輸入電壓 (VIN) 范圍：0.5V 至 5.5V

– 啟動時的最小輸入電壓為 1.8V

– 邏輯引腳兼容 1.8V、3.3V 和 5V 電壓

? 高效同步升壓轉換器

– 輸出電壓 (VOUT) 范圍：3V 至 5.5V

– 140mΩ (HS)/60mΩ (LS) MOSFET

– 1.6A 谷值開關電流限值

– VIN = 4.2V、VOUT = 5.0V 且 IOUT = 300mA 時效率為 95%

– VIN > VOUT 設置時進入直通模式

– 在關斷期間真正斷開輸入域輸出之間的連接

? 4 個高精度恒定電流阱：

– 每個電流阱為 0.1mA 至 51mA

– 器件間誤差：最大 ±5%

– 通道間誤差：最大 ±5%

– 超低余量電壓：25.5mA 時為 110mV（典型值）；51mA 時為 210mV（典型值）

– 可為每個 LED 配置 PWM 相移

? 超低功耗：

– 關斷：當 EN 為低電平時，ISD = 0.1μA（典型值）

– 待機：當 EN 為高電平且 CHIP_EN 為 0（保留數據）時，ISTB = 26μA（典型值）

– 有效：當 LED 電流為 25.5mA 時，INOR =0.45mA（典型值）

? 模擬調光（電流增益控制）

– 全局 1 位最大電流 (MC)：25.5 mA 或 51 mA

– 單獨 8 位點電流 (DC) 設置

? PWM 調光頻率高達 24kHz，無可聞噪聲

– 單獨的 8 位 PWM 調光分辨率

– 線性或指數調光曲線

? 自主動畫引擎控制

? 針對各個 LED 點進行開路/短路檢測

? 集成的重影消除功能

? 1MHz（最大值）I2C 接口

? 工作溫度范圍：-40°C 至 85°C

LP5811器件適用于以下設備的 LED 動畫和指示：

? 便攜式和可穿戴電子產品 - 耳塞和充電盒、電子煙、智能手表

? 游戲和家庭娛樂 - 智能揚聲器、RGB 鼠標、VR 耳機和控制器

? 物聯網 (IOT) - 電子標簽、可視門鈴

? 網絡 - 路由器、接入點

? 工業 HMI - 電動汽車充電器、工廠自動化

相關型號：

LP5811ADRRR

LP5811BDRRR

LP5811CDRRR

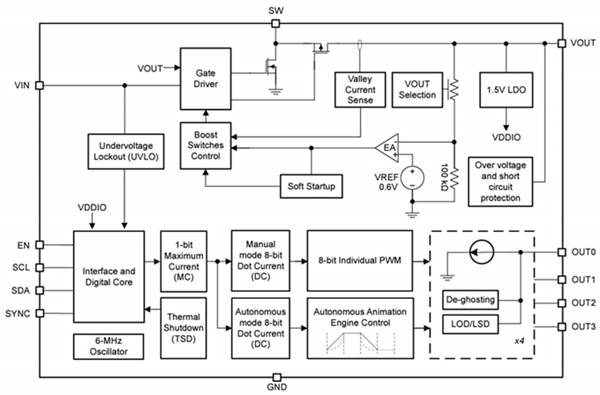

功能框圖
