PCI11101-I/MXX是一款集成USB 3.2第2代主機控制器和可編程I/O的PCIe交換機。
介紹：
Microchip PCI11101 PCIe交換機（帶USB 3.2主機控制器）將USB 3.2 Gen 2主機控制器和可編程I/O相結合。該器件具有4通道（4x8GT/s）上行端口和2通道（2x8GT/s）下行端口，可滿足嵌入式應用對更高帶寬PCIe子系統的需求。 該器件通過了PCIe版本4.x規范中GEN4合規性認證，可使用一個或多個通道實現PCIe上行，從而實現靈活的系統架構。PCI11101可確保從外部接口到交換結構和端點控制器的PCIe合規性。
特性：
集成式PCI交換機結構
最大有效載荷：512字節
集成式PCIe物理接口
4通道 (4x8GT/s) 上行端口
支持單通道、雙通道或四通道鏈路
2通道 (2x8GT/s) 下行端口
集成USB 3.2 Gen 2 (10Gbps) 物理 接口
集成式xHCI USB 3.2 Gen 2（10Gbps）USB主機控制器
10Gbps Gen 2 PHY
USB HS/FS/LS PHY
兩個外部電源：+3.3V、+1.1V
全面的電源管理功能
PCIe 3.1低功耗子狀態（LPSS）L2（帶AUX 電源）
電源和I/O
集成上電復位電路，具有可配置的欠壓/過壓保護
閉鎖性能超過150mA，符合EIA/JESD 78 II類標準
JEDEC 3A級ESD性能
UART
RS232/RS485 的產品評估板
自動方向控制
支持標準和高級速度
基本或全面信號支持
其他功能
多功能GPIO
可編程引腳多路復用器
能夠使用低成本25MHz晶體或時鐘，以減少BOM
SPI外設接口
SMBus目標接口
SMBus控制器接口
PVT傳感器
JTAG TAP
封裝
無鉛、符合RoHS指令的132引腳DRQFN封裝
環境條件
有商業和工業級可供選擇

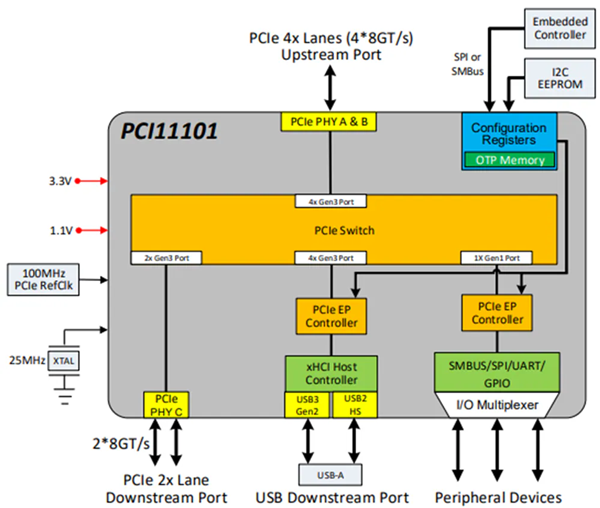

PCI11101-I/MXX的框圖：
應用：
數學卸載
視覺智能/攝像頭/機器視覺
具有NG BMC且無PCH的服務器
