最新資訊TPS92402MRRVR是一款通過 SPI 接口進行高精度調光控制的 8 通道、2.5A LED 點控制器，以下是其核心參數：類型：線性拓?fù)洌汉愣娏鲀?nèi)部開關：無輸出數：1電壓 - 供電（最低）：4.5V電壓 - 供電（最高）：65V電壓 - 輸出：-電流 - 輸出/通道：2.5A頻率：32MHz調光：PWM應用…
TPS92402MRRVR是一款通過 SPI 接口進行高精度調光控制的 8 通道、2.5A LED 點控制器，以下是其核心參數：
類型：線性
拓?fù)洌汉愣娏?/span>
內部開關：無
輸出數：1
電壓 - 供電（最低）：4.5V
電壓 - 供電（最高）：65V
電壓 - 輸出：-
電流 - 輸出/通道：2.5A
頻率：32MHz
調光：PWM
應用：通用
工作溫度：-55°C ~ 125°C
安裝類型：表面貼裝型
封裝/外殼：36-VQFN（5x6）
詳情
TPS92402MRRVR LED 點控制器器件可在 4.5V 至 65V 的寬輸入范圍內提供高達 2.5A 的像素級 LED 調光控制，從而實現 8 通道獨立照明解決方案。TPS92402MRRVR包括一串（8 個串聯）集成分流 FET，每個 FET 均可為單個 LED 提供 PWM 調光。借助分流 FET 串，該器件可支持恒流穩壓器，適用于通過共陽極或共陰極連接的 LED。
TPS92402MRRVR 具有可產生系統時鐘信號的內部振蕩器，從而支持高達 16 位的集成 PWM 發生器，且可編程 PWM 頻率高達 60kHz。串行外設接口 (SPI) 可實現高速數據傳輸，并且支持菊花鏈和星型連接。SPI 和經過優化的引腳排列支持多個器件以堆疊配置連接在一起，從而實現單層 PCB。
TPS92402MRRVR包含寄存器，可用于對燈串中單個 LED 的 PWM 脈寬、壓擺率、邊沿偏移和開路電壓進行編程，還可用于報告 LED 開路、LED 短路、分流 FET 開路和熱警告。內部電荷泵整合了展頻功能，可增強 EMI 性能。TPS92402MRRVR還提供恒流穩壓器的 PWM 調光控制，并可實現多通道省電功能，從而顯著提高調光效率，尤其是在低亮度條件下。
主要特性
寬輸入范圍：4.5 V至65 V
LED共陽極或共陰極連接
八個集成PWM分流FET
FET最大持續電流：2.5A
用于PWM發生器的內部32MHz振蕩器
可編程16位 >20kHz PWM調光
SPI接口和自適應配置
用于數據傳輸?shù)母哌_(dá)5MHz的SPI時鐘
星形和菊花鏈連接
一個器件用于8 LED燈串或2個4 LED燈串
最多可堆疊四個器件，用于32 LED燈串
增強的EMI性能
可編程PWM壓擺率
可編程PWM邊沿移動
帶擴頻的內部電荷泵
全面保護特性
LED開路檢測和保護
LED短路檢測
分流FET開路檢測
可編程的LED開路電壓
熱警告
可選省電模式
用于控制LED驅動器的PWM輸出
低功耗待機模式
VQFN-36 封裝
典型應用
? 舞臺和攝影燈光
? 手術照明
? 機器視覺和 IP 攝像機 LED 陣列
? 冷/暖 WLED 照明
? 3D 打印
? 工業運輸

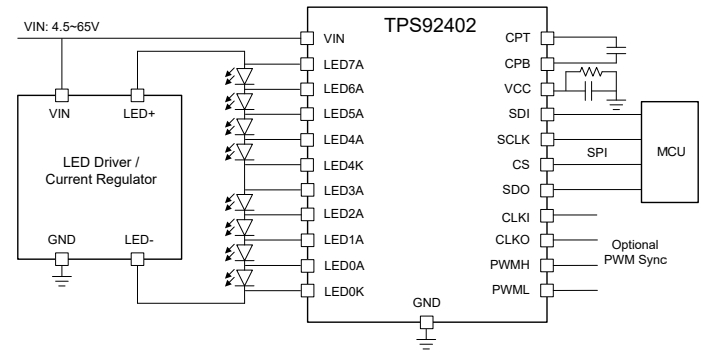

TPS92402MRRVR應用圖
