5P49V6968A154NDGI是（Renesas）推出的 VersaClock 6E 系列可編程時鐘發生器 ，主要應用于高性能消費電子、網絡通信、工業計算等領域。以下是其核心特性：靈活的1.8V、2.5V和3.3V電源軌高性能、低相位噪聲PLL，輸出端典型相位抖動小于0.5ps RMS四組內部OTP存儲器系統內或…
5P49V6968A154NDGI是（Renesas）推出的 VersaClock 6E 系列可編程時鐘發生器 ，主要應用于高性能消費電子、網絡通信、工業計算等領域。以下是其核心特性：
靈活的1.8V、2.5V和3.3V電源軌
高性能、低相位噪聲PLL，輸出端典型相位抖動小于0.5ps RMS
四組內部OTP存儲器
系統內或工廠可編程
I2C串行編程接口
0xD0或0xD4 I2C地址選項允許在同一系統中配置多個器件
參考LVCMOS輸出時鐘
三個通用可配置輸出(OUT1，2，4):
差分(LVPECL、LVDS或HCSL) 1kHz至350MHz
兩個單端(同相或180度異相)1kHz至200MHz
I/O vdd可以混合搭配，支持1.8V(LVDS和LVCMOS)、2.5V或3.3V
每個輸出對上的獨立擴頻
八個附加LPHCSL輸出(輸出3，5–11)
1.8V低電源
1kHz至200MHz
可編程輸出使能或掉電模式
帶手動切換的冗余時鐘輸入
提供6 × 6 mm 48-VFQFPN封裝
-40至+85℃工業溫度操作
描述
5P49V6968A154NDGI是一款可編程時鐘發生器，適用于高性能消費類、網絡、工業、計算和數據通信應用。這是瑞薩電子的第六代可編程時鐘技術（VersaClock 6E）。

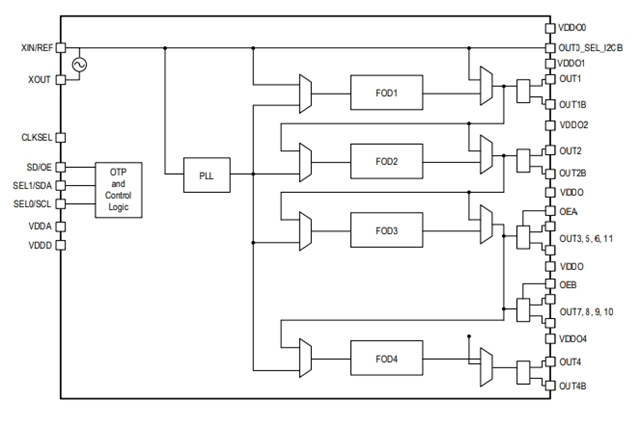

5P49V6968A154NDGI從單個參考時鐘生成頻率，該時鐘可以來自兩個冗余時鐘輸入之一。無毛刺手動切換功能允許在正常作期間選擇其中一個冗余時鐘。
兩個選擇引腳允許對多達四種不同的配置進行編程，并可用于不同的作模式。
應用場景
5P49V6968A154NDGI時鐘發生器適用于 PCIe Gen 1/2/3 、 USB 3.0 、 10G以太網 等通信標準，主要應用于：
以太網交換機/路由器
PCI Express 1.0 / 2.0 / 3.0 / 4.0擴頻開啟
PCI Express 1.0 / 2.0 / 3.0 / 4.0 / 5.0 擴頻關閉
廣播視頻/音頻定時
多功能打印機
處理器和 FPGA 時鐘
任意頻率時鐘轉換
MSAN/DSLAM/PON
光纖通道，SAN
電信線卡
數據中心
