MAX20049ATEF是(Maxim)推出的超小尺寸電源管理IC,采用3mm×3mm的 TQFN 封裝 ,支持汽車攝像模塊的供電需求。它具有以下主要特性:
較小方案尺寸
16引腳、側面可潤濕(3mm x 3mm) TQFN封裝,帶裸焊盤
低導通時間架構,無需級聯Buck轉換器
4V至17V較寬輸電壓范圍,支持同軸電纜供電
固定輸出電壓選項
降低EMI
擴頻調制選項
引腳排列允許開關節點的緊湊PCB布局
自保護、高可靠
過壓和欠壓監測、過壓保護、熱關斷和短路保護
500mV輸入滯回,支持低速啟動條件下的低成本、長電纜傳輸
支持汽車應用
汽車級溫度范圍
AEC-Q100認證
簡介

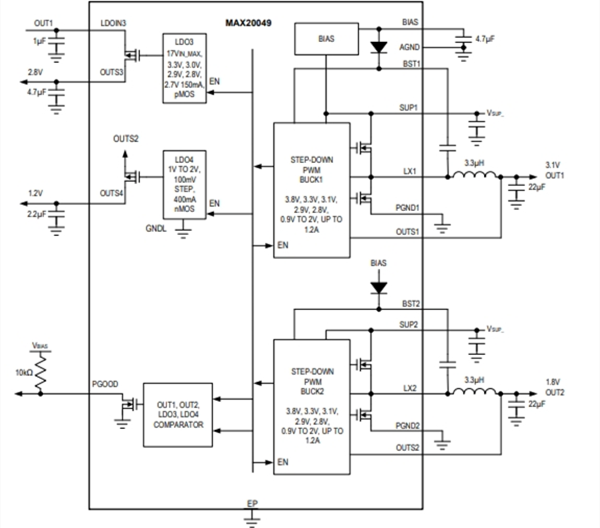

MAX20049ATEF是一款雙通道降壓型轉換器IC,帶有兩個低壓差調節器(LDO),為汽車攝像機提供單芯片方案。兩個降壓型轉換器設計工作在定頻PWM方式,MAX20049ATEF的輸入電壓為5V至17V,專用的高壓輸入允許實現靈活的方案。
MAX20049ATEF提供對全部四路輸出電壓軌的電壓監測。檢測到過壓或欠壓時,電源就會拉低。為支持較長且低廉的同軸電纜,MAX20049ATEF具有500mV SUP1滯回。兩個buck轉換器均提供非常短的導通時間,且允許利用17V輸入產生0.9V輸出。高頻操作允許使用全陶瓷電容設計,以及小尺寸外部元件。低電阻片上開關在確保高效的同時最大程度降低關鍵電感。
輸出電壓由工廠設定,覆蓋需要3.3V、3.0V、2.9V、2.8V或2.7V的各種圖像傳感器。第二級電源覆蓋典型的1.8V、1.2V、1.1V及1.0V以下范圍,MAX20049ATEF適用于串行器和存儲器。多種電壓選項,提高了攝像機設計的靈活性,具體信息在輸出電壓選擇部分中給出。
MAX20049ATEF的保護特性包括逐周期限流、帶自動恢復功能的熱關斷保護。buck轉換器彼此180°反相工作,最大程度降低輸入電流紋波。
應用領域
MAX20049ATEF適用于汽車攝像模塊的供電系統設計,通過優化尺寸和效率滿足小型化需求,同時降低電磁干擾(EMI)。 ?
此外,MAX20049ATEF的性能參數如下:
拓?fù)洌航祲海?),線性(LDO)(2)
輸出數:4
頻率 - 開關:2.2MHz
電壓/電流 - 輸出 1:固定,固定,固定,3V,500mA
電壓/電流 - 輸出 2:固定,固定,固定,3.1V,-
電壓/電流 - 輸出 3:固定,固定,固定,3.3V,-
帶 LED 驅動器:無
帶監控器:無
帶定序器:無
電壓 - 供電:5V ~ 17V
工作溫度:-40°C ~ 125°C
等級:汽車級
資質:AEC-Q100
安裝類型:表面貼裝,可潤濕側翼
封裝/外殼:16-WFQFN
立即咨詢明佳達(www.hsagingcenter.org.cn),獲取MAX20049ATEF PMIC的專屬報價。
