8P34S1208NBGI8是【Renesas】推出的2:8低壓差分信號（LVDS）時鐘緩沖器，主要應用于高精度時鐘信號分配場景。以下是8P34S1208NBGI8的主要特性：
? 8 個低偏斜、低附加抖動 LVDS 輸出對
? 兩個可選的差分時鐘輸入對
? 差分 CLK、nCLK 對可接受以下差分輸入電平：LVDS、CML
? 最大輸入時鐘頻率：1.5GHz
? 控制輸入選擇引腳的 LVCMOS/LVTTL 接口電平
? 輸出偏移：20ps（典型值）
? 傳播延遲：400ps（最大值）
? 1PPS 應用在整個溫度范圍內傳播延遲變化小
? 低加性相位抖動 RMS;fREF = 156.25MHz，VPP = 1V，12kHz–20MHz：34fs（典型值）
? 設備電流消耗 （IDD）：
? 120mA 典型值：1.8V
? 132mA 典型值：2.5V
? 全 1.8V 或 2.5V 電源電壓
? 無鉛 （RoHS 6）、28 引腳 VFQFPN 封裝
? -40°C 至 85°C 環境工作溫度
? 支持高達 105°C 的外殼溫度
? 支持 PCI Express Gen1–5
概述

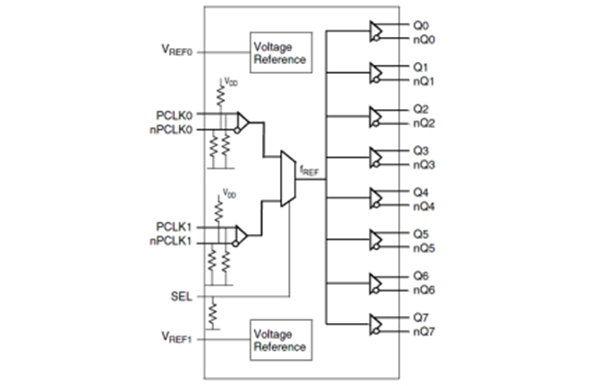

8P34S1208NBGI8是一款高性能差分 LVDS 扇出緩沖器。該器件設計用于 1PPS 信號或高頻、極低加性相位噪聲時鐘和數據信號的扇出。8P34S1208NBGI8支持故障安全作，采用 1.8V 或 2.5V 電源供電。保證的輸出到輸出和器件到器件的偏移特性使 8P34S1208NBGI8 非常適合那些需要明確定義性能和可重復性的時鐘分配應用。提供 2 個可選差分輸入和 8 個低偏斜輸出。集成的偏置電壓基準可實現單端信號與差分器件輸入的輕松接口。8P34S1208NBGI8針對低功耗和低加性相位噪聲進行了優化。
典型應用
8P34S1208NBGI8適用于需要低相位噪聲和高穩定性時鐘信號的場景，例如：
通信設備
工業控制系統
高精度儀器儀表
基本信息
產品：8P34S1208NBGI8
類型：扇出緩沖器（分配），多路復用器
電路數：1
比率 - 輸入:輸出：2：8
差分 - 輸入:輸出：是/是
輸入：CML，LVDS
輸出：LVDS
頻率 - 最大值：1.2 GHz
電壓 - 供電：1.71V ~ 1.89V
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型
封裝/外殼：28-WFQFN
歡迎訪問明佳達官網（www.hsagingcenter.org.cn）獲取8P34S1208NBGI8時鐘緩沖器專屬報價！
