LT3045EMSE是一款具有20V、500mA的高性能低壓差線性穩壓器,其采用LTC的超低噪聲和超高PSRR架構以便為噪聲敏感應用供電。以下是其核心特性:
超低有效值噪聲:0.8μVRMS(10Hz至100kHz)
超低散粒噪聲:2nV/√Hz(10kHz時)
超高PSRR:76dB(1MHz時)
輸出電流:500mA
寬輸入電壓范圍:1.8V至20V
單個電容改善了噪聲性能和PSRR
100μA SET引腳電流:初始精度:±1%
單個電阻設置輸出電壓
高帶寬:1MHz
可編程限流
低壓差:260mV
輸出電壓范圍:0V至15V
可編程電源良好
快速啟動能力
精密使能/UVLO
可并聯以實現較低的噪聲和較高的電流
帶折返功能的內部限流
最小輸出電容:10μF(陶瓷電容)
電池反接和反向電流保護
12引腳MSOP封裝
通過AEC-Q100汽車應用認證
詳情

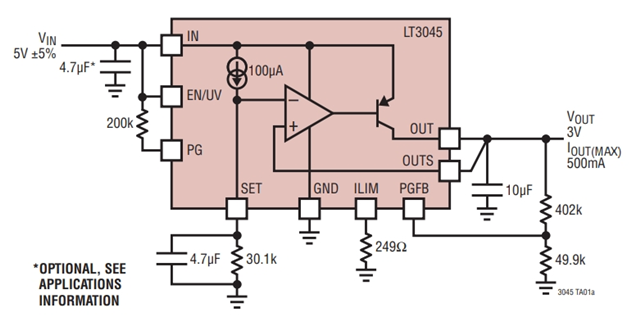

LT3045EMSE設計用作后接高性能電壓緩沖器的精密電流基準電壓源,可輕松并聯以便進一步降低噪聲,增加輸出電流并在PCB上散熱。
LT3045EMSE在260mV典型壓差下提供500mA電流。工作靜態電流標稱為2.2mA,關斷時降至<<1μA。LT3045EMSE具有寬輸出電壓范圍(0V至15V),同時保持單位增益操作,可提供幾乎恒定的輸出噪聲、PSRR、帶寬和負載調整性能,不受編程輸出電壓的影響。此外,LT3045EMSE具有可編程限流、快速啟動能力和可編程電源良好以指示輸出電壓調節。
LT3045EMSE可使用最小10μF的陶瓷型輸出電容穩定工作。內置保護功能包括電池反接保護、反向電流保護、具有折返功能的內部限流以及帶滯回的熱限制。LT3045EMSE采用散熱增強型12引腳MSOP封裝。
應用場景
RF電源:PLL、VCO、混頻器、LNA、PA
極低噪聲儀器儀表
高速/高精度數據轉換器
醫療應用:成像、診斷
精密電源
用于開關電源的后置調節器
技術規格
產品:LT3045EMSE
輸出配置:正
輸出類型:可調式
穩壓器數:1
電壓 - 輸入(最大值):20V
電壓 - 輸出(最小值/固定):0V
電壓 - 輸出(最大值):15V
電壓降(最大值):0.45V @ 500mA
電流 - 輸出:500mA
電流 - 靜態 (Iq):20 μA
電流 - 供電(最大值):25 mA
PSRR:117dB ~ 53dB(120Hz ~ 10MHz)
控制特性:使能,電源良好,軟啟動
保護功能:過流,超溫,反極性,欠壓鎖定(UVLO)
工作溫度:-40°C ~ 125°C(TJ)
安裝類型:表面貼裝型
封裝/外殼:12-TSSOP
