概述：
P9222-RAZGI8 是一款集成單芯片無線電源接收器 IC (Rx)，適用于高達 5W 的應用。P9222-R 在輕負載時效率很高，非常適合耳塞盒充電等低功耗應用。獨特的 Ping 檢測功能可讓用戶及早指示無線充電器連接，并提高電池充電結束時的熱性能。低壓鎖定（UVLO）閾值允許接收器啟動，即使在擴展區域上發射發射器的數字ping強度較弱。
該設備包括過度和下/過電壓保護。當接收器迅速從低耦合位置移動到高耦合位置時，內部過電壓夾緊可保護整流器的輸出免受高壓高度的上升。集成的32位ARM?Cortex?-M0處理器（ARM，Ltd。商標）提供了高水平的可編程性和設計參數，可以通過I2C接口或外部EEPROM輕松配置。
P9222-R 采用 RoHS 超小型 WLCSP-40 封裝，額定環境工作溫度范圍為 -40°C 至 +85°C。
特性
適用于高達 5W 應用的超緊湊、高效無線電源接收器
兼容 WPC 1.2 Qi 基準功率配置文件 (BPP)
針對低功率應用優化的輕負載效率
Ping 檢測可減少充電結束時的功耗
低欠壓鎖定 (UVLO) 用于低電壓啟動，可在更大范圍內實現更快的連接
用于雙向通信的 ASK 和 FSK 調制/解調：Rx-to-Tx 和 Tx-to-Rx
通過外部 EEPROM 上的 I2C 接口輕松配置設計參數
用于測量電池電壓或系統電壓的 ADC 輸入
嵌入式 32 位 ARM? Cortex?-M0 處理器
內部過壓鉗位
低待機和工作模式功耗
具有低 RDS(on) 和可編程電流限制的高性能低壓差 (LDO) 穩壓器
支持I2C從/主模式
40-WLCSP：5 × 8 球陣列，2.28 × 3.38 mm，0.4mm 間距

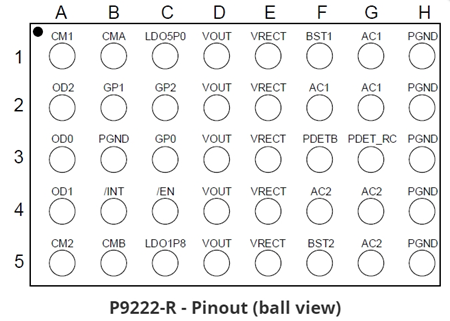

P9222-R引腳圖：
如果您需要到P9222-RAZGI8，或需要BOM表配單的，歡迎隨時聯系我們！
