說明：TDP2004IRNQR DisplayPort 2.1線性轉接驅動器是一款四通道、低功耗、高性能線性中繼器或轉接驅動器，支持DisplayPort 2.1，最高達20Gbps。TDP2004接收器采用連續時間線性均衡器 (CTLE) 提供可編程高頻升壓。該均衡器可以打開輸入眼，它由于PCB跡線等互連介質引起的…
說明：
TDP2004IRNQR DisplayPort 2.1線性轉接驅動器是一款四通道、低功耗、高性能線性中繼器或轉接驅動器，支持DisplayPort 2.1，最高達20Gbps。
TDP2004接收器采用連續時間線性均衡器 (CTLE) 提供可編程高頻升壓。該均衡器可以打開輸入眼，它由于PCB跡線等互連介質引起的符號間干擾 (ISI) 而完全閉合。CTLE接收器后跟一個線性輸出驅動器。TDP2004的線性數據路徑可保留并發送預設的信號特性。該器件具有高帶寬、低通道間串?dāng)_、低附加抖動和極低的回波損耗，因此在鏈路中幾乎可用作無源元件，而又具有實用的均衡功能。DisplayPort鏈路訓練通過線性轉接驅動器有效實施，該轉接驅動器成為源Tx和接收端Rx之間無源通道的一部分。這種鏈路訓練協議透明度高，可實現出色的電氣鏈路和盡可能低的延遲。該器件的數據路徑使用內部穩壓電源軌，可高度抑制板上的各種電源噪聲。TDP2004具有低AC和DC增益變化，可在各種平臺部署中提供一致的均衡功能。
特性：
? 支持高達 20Gbps 的 DisplayPort 2.1 -RBR、HBRx、UHBRx
? 與協議無關的線性均衡器，支持高達 20Gbps的大多數交流耦合接口
? 20Gbps（10GHz 奈奎斯特）時具有出色的電氣性能：
– 19dB 均衡
– 1.8V 直流線性度，1.08V 交流線性度
– -15 / -16dB Rx / Tx 回波損耗
– -60dB NEXT，-43dB FEXT 串?dāng)_
– 70fs 低附加 RJ（帶 PRBS 數據）
? 對 DisplayPort 1.4 和 2.1 鏈路訓練透明
? 具有低有效功耗的 3.3V 單電源：每通道160mW
? 內部穩壓器具有抗電源噪聲能力
? 高線性度簡化了 DP 合規比測試
? 高通道 BW 可生成出色的線性 EQ 曲線
? 引腳 strap 配置，I2C 或 EEPROM 編程
– 18 種 EQ 增強設置
– 5 種平坦增益設置
? TDP2004：0°C 至 70°C 商用溫度
? TDP2004I：–40°C 至 85°C 工業溫度
? 4mm × 6mm，40 引腳 WQFN 封裝

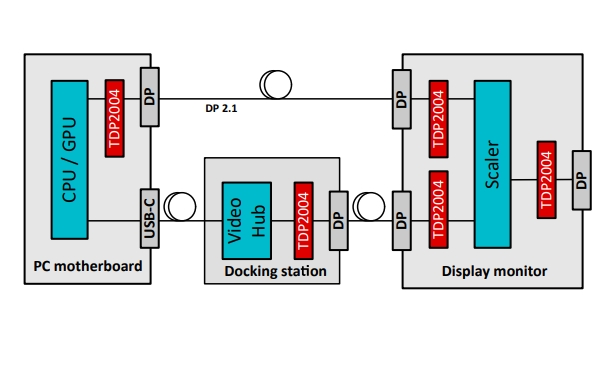

應用
? 臺式計算機或主板
? PC、筆記本電腦和平板電腦
? 擴展塢
? 電視、游戲、家庭影院和娛樂系統
? 專業音頻、視頻和標牌
? 測試和測量
? 醫療
? 平板監視器
深圳市明佳達電子有限公司供應原裝物料TI TDP2004IRNQR 四通道 DisplayPort 2.1 轉接驅動器，該器件的庫存我們也有在回收，具體請聯系陳先生咨詢：
