MAX25203DATJA是一款汽車雙相同步升壓控制器，具有可編程門極驅動和 I2C，適用于汽車信息娛樂系統、汽車音頻放大器等場合。

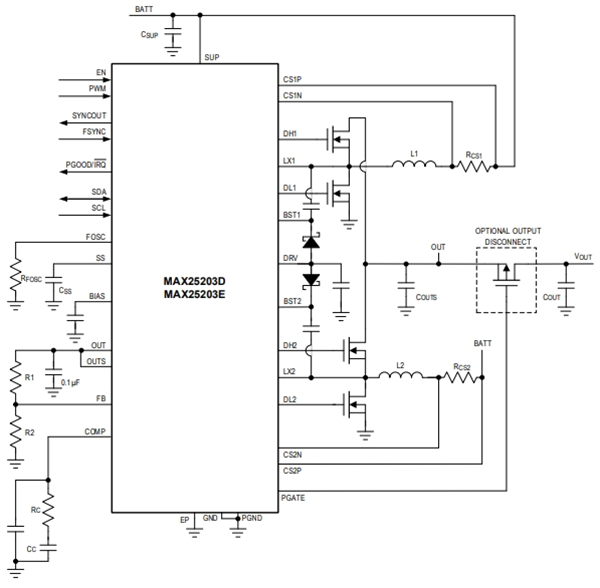

典型應用場景
MAX25203DATJA廣泛應用于：
信息娛樂系統
汽車音頻放大器
它能夠在冷曲柄或啟停操作期間一直處于調節狀態，直到電池輸入為1.8V。此外，MAX25203DATJA還可以用于產生電壓的顯示背光和D類音頻放大器?。
特點
滿足嚴格的 OEM 模塊功耗和性能規格
FB 側輸出電壓精度為 ±1.5%
輸出電壓可在 12V 和 65V 之間調節（70V，絕對最大值）
關斷電源電流為 5μA
高效率和電流共享
通過效率 ＞98%
6.5V 至 10V 的一次性編程 (OTP) 柵極驅動電壓可使用戶優化外部 MOSFET 并提高效率
各相之間的電流共享精度為 ±5%，可提高系統效率
可編程電流限制消隱可處理高峰值負載，無需過大的電感器
EMI 抑制功能可有效降低對敏感無線電頻段的干擾，且不損害寬輸入電壓范圍
擴頻選項
實時頻率同步輸入
電阻可編程頻率為 220kHz 至 2.1MHz
同步輸出為四相操作提供 90° 異相時鐘
集成和耐熱性能增強型封裝，節省電路板空間和成本
具有強制連續和跳躍模式的電流模式控制器
側面可潤濕 32 引腳 TQFN-EP 封裝
保護功能和 I2C 診斷可提高系統可靠性
操作欠壓鎖定
具有 True ShutdownTM 的短路保護
通過 I2C 實現電源欠壓鎖定
通過 I2C 監控裸片溫度
通過 I2C 監控各相電流
概述
MAX25203DATJA汽車雙相同步升壓控制器可使信息娛樂系統在冷啟動或啟停操作期間，一直保持調節，直至電池輸入電壓低至 1.8V。它們還可用于產生背光電壓和 D 類音頻放大器電壓。這些器件可采用 4.5V 至 42V 的輸入電壓電源啟動，啟動后可在低至 1.8V 的電壓下運行，并且具有 5μA 的低關斷電源電流。
MAX25203DATJA工作頻率高達 2.1MHz，允許使用較小的外部元件并降低輸出紋波，并保證無 AM 波段干擾。開關頻率可通過電阻調節（220kHz 至 2100kHz），也可以即時同步至外部時鐘。
MAX25203DATJA具有擴頻選項，可用于頻率調制，從而最大限度地減少 EMI 干擾。90° 異相時鐘輸出可同步第二個 MAX25203D，實現四相操作。
當電源電壓超過輸出調節電壓時，直通操作的效率超過 98%?？删幊屉娏飨拗葡[可處理高峰值負載，而無需使用過大的電感器。
MAX25203DATJA具有電源就緒監視器和欠壓鎖定功能。保護功能包括逐周期限流值和熱關斷。這些器件在 -40°C 至 +125°C 的汽車溫度范圍內運行。
獲取MAX25203DATJA專屬報價，請通過訪問網站（www.hsagingcenter.org.cn）聯系明佳達電子。
