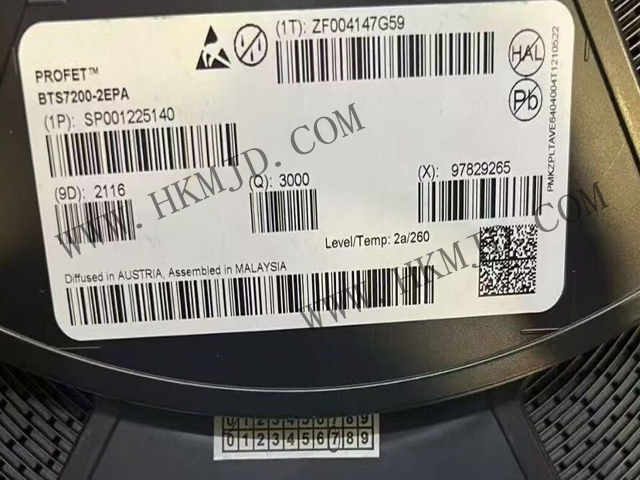

英飛凌BTS7200-2EPA智能高壓側電源開關產品介紹
產品概述
BTS7200-2EPA 是英飛凌（Infineon）推出的一款12V、66.5mΩ、1.2A雙通道智能高壓側電源開關，屬于PROFET?+2系列，采用PG-TSDSO-14封裝，適用于汽車電子、工業控制、智能家居等應用。BTS7200-2EPA 集成了先進的保護與診斷功能，可替代傳統繼電器、保險絲和分立電路，提供更高效、更可靠的負載驅動方案。
BTS7200-2EPA 支持高邊驅動（High-Side Switch），每個通道可提供1.2A連續電流，并具備低導通電阻（66.5mΩ），減少功率損耗。該器件符合AEC-Q100車規認證，工作溫度范圍-40°C至+150°C，適用于嚴苛的汽車和工業環境。
關鍵特性
? 雙通道高邊開關：BTS7200-2EPA 提供兩個獨立控制通道，每個通道支持1.2A連續電流。
? 低導通電阻：僅66.5mΩ，降低功率損耗，提高效率。
? 智能保護功能：
過流保護（OCP）
過溫保護（OTP）
短路保護（SCP）
欠壓鎖定（UVLO）
? 診斷反饋：
負載電流檢測（比例輸出）
開路/短路檢測（ON/OFF狀態）
? 寬工作電壓：4.5V~28V，適應汽車12V系統及工業應用。
? 符合AEC-Q100標準，適用于汽車電子（如車身控制、照明系統）。
規格參數
型號：BTS7200-2EPA
通道數：2
導通電阻（R<sub>DS(ON)</sub>）：66.5mΩ（典型值）
最大輸出電流：1.2A（每通道）
工作電壓范圍：4.5V~28V
邏輯輸入電壓：3.3V~5V兼容
保護功能：過流、過溫、短路、欠壓鎖定
診斷功能：負載電流檢測、開路/短路檢測
封裝：PG-TSDSO-14（帶裸露焊盤）
工作溫度：-40°C ~ +150°C
符合標準：AEC-Q100 Grade 1、RoHS
典型應用
?? 汽車電子：
車身控制模塊（BCM）（如車窗、座椅調節）
LED照明驅動（日行燈、尾燈）
繼電器替代方案（減少機械觸點磨損）
?? 工業自動化：
PLC I/O驅動
電機控制（小型執行器）
電源分配管理
?? 智能家居：
智能開關控制
家電電源管理
為什么選擇BTS7200-2EPA？
? 高集成度：減少外部元件，簡化PCB設計。
? 高可靠性：車規級認證，適用于嚴苛環境。
? 智能診斷：實時監測負載狀態，提高系統安全性。
? 低功耗：66.5mΩ導通電阻，降低熱損耗。
BTS7200-2EPA 憑借其高可靠性、智能保護及診斷功能，成為汽車電子和工業控制領域的理想選擇。如需采購，可聯系明佳達商獲取最新庫存信息。
