介紹TPD3S713AQRVCRQ1 USB 2.0接口保護IC是用于對電池短路、短路和ESD保護的單芯片解決方案。該器件設計用于汽車USB集線器、音響主機、遠程信息處理和媒體接口應用中的高速數據及電源線。集成的數據開關能夠在USB對電池短路時提供最佳帶寬，以盡可能降低信號衰減。通過汽…
介紹

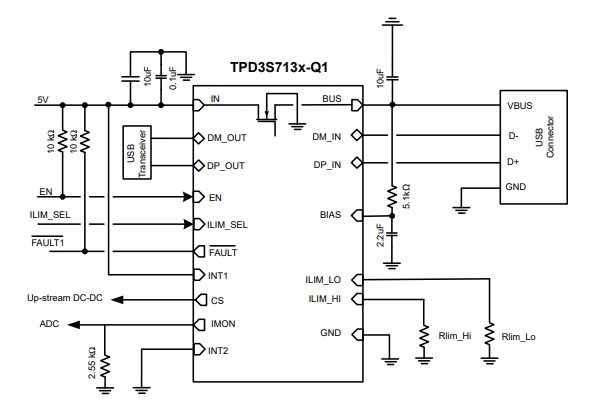

TPD3S713AQRVCRQ1 USB 2.0接口保護IC是用于對電池短路、短路和ESD保護的單芯片解決方案。該器件設計用于汽車USB集線器、音響主機、遠程信息處理和媒體接口應用中的高速數據及電源線。集成的數據開關能夠在USB對電池短路時提供最佳帶寬，以盡可能降低信號衰減。通過汽車USB環境中常用的不可分離長電纜，高達1.2GHz的帶寬能夠產生清晰的USB 2.0高速（480Mbps）眼圖。
特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度范圍
– 器件 HBM ESD 分類等級 H2
– 器件 CDM ESD 分類等級 C5
? VBUS 引腳上的電池短路保護（高達 18V）和接地短路保護功能
? DM_IN、DP_IN 引腳上的電池短路保護（高達18V）和 VBUS 短路保護功能
? 符合 IEC 61000-4-2 標準的 DP_IN、DM_IN 和VBUS
– ±8kV 接觸放電和 ±15kV 空氣放電
? 符合 ISO 10605（330pF，330Ω）標準的DP_IN、DM_IN 和 VBUS
– ±8kV 接觸放電和 ±15kV 空氣放電
? 高速數據開關（1230MHz 帶寬）
? 4.5V 至 5.5V 輸入電壓工作范圍
? 50mA 至 600mA 可調節電流限值（200mA 時精度為 ±13.5%）
? 集成 73mΩ（典型值）高側 MOSFET
? 500mA 最大連續輸出電流
? VBUS 電纜補償
? 20 引腳 QFN (3mm × 4mm) 封裝
應用
? 汽車 USB 接口
– 音響主機
– 遠程信息處理
– 導航模塊
? 汽車 USB 充電端口
– 媒體接口
明佳達電子供應且回收TI德州儀器 TPD3S713AQRVCRQ1汽車類 USB 2.0接口保護IC。
如有需要，歡迎致電聯系我們：
聯系人：陳先生
QQ：1668527835
電話：13410018555
郵箱：chen13410018555@163.com
官網：www.hsagingcenter.org.cn
