產品簡介DRV8242SQRHLRQ1器件是完全集成式 H 橋驅動器，適用于各種汽車應用。該器件是一款具有 PWM 或相位使能控制的雙向全橋驅動器。這種采用 BiCMOS 大功率工藝技術節點設計的單片功率封裝器件系統提供了出色的電源處理能力和熱性能，不僅封裝尺寸小巧、易于布局，還可…
產品簡介
DRV8242SQRHLRQ1器件是完全集成式 H 橋驅動器，適用于各種汽車應用。該器件是一款具有 PWM 或相位使能控制的雙向全橋驅動器。這種采用 BiCMOS 大功率工藝技術節點設計的單片功率封裝器件系統提供了出色的電源處理能力和熱性能，不僅封裝尺寸小巧、易于布局，還可提供 EMI 控制、精確的電流檢測和診斷功能，穩健性較高。

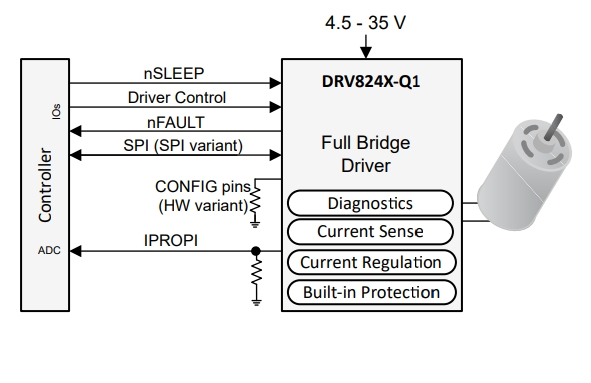

該器件集成了 N 溝道 H 橋、電荷泵穩壓器、高側電流檢測和調節、電流比例輸出以及保護電路。還提供了一種低功耗睡眠模式，以實現較低靜態電流。
應用
? 汽車類有刷直流電機、電磁閥
? 車門模塊和座椅模塊
? 車身控制模塊 (BCM)
? 汽油發動機系統
? 車載充電器
特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 +125°C，TA
? – 可提供用于功能安全系統設計的文檔
? 4.5V 至 35V（絕對最大值為 40V）工作電壓范圍
? QFN 封裝：RON_LS + RON_HS = 250mΩ
? IOUT 最大值 = 6 A (QFN)
? PWM 工作頻率高達 25KHz，具有自動死區時間斷言
? 可配置壓擺率和適用于低電磁干擾 (EMI) 的展頻時鐘
? 集成電流檢測（無需使用分流電阻器）
? IPROPI 引腳上的比例負載電流輸出
? 可配置的電流調節
? 具有可配置故障反應（鎖存或重試）的保護和診斷性能
– 在斷開狀態和導通狀態下進行負載診斷，以檢測開路負載和短路
– 電源(VM)上的電壓監測
– 過流保護
– 過熱保護
– nFAULT 引腳上的故障指示
? 支持 3.3V 和 5V 邏輯輸入
? 低睡眠電流：25°C 下的典型值為 -1.3μA
? 3 個型號：HW (H)、SPI (S) 或 SPI (P)
? 使用 PWM 或 PH/EN 模式實現單全橋
? 器件系列比較表
深圳市明佳達電子供應且回收（TI汽車IC）DRV8242SQRHLRQ1具有集成電流檢測和反饋功能的6A H 橋驅動器。
如有需要，請聯系陳先生詳談：
QQ：1668527835
電話：13410018555
郵箱：chen13410018555@163.com
公司首頁：www.hsagingcenter.org.cn
