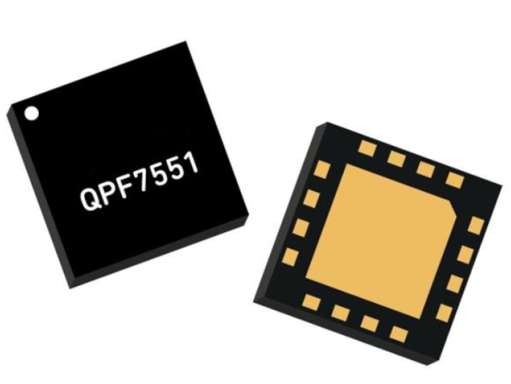

深圳市明佳達電子有限公司（回收且供應）Qorvo QPF7551 5GHz Wi-Fi? 6集成前端模塊（QPF7551TR13）。
概述
Qorvo QPF7551 5GHz Wi-Fi ? 6 U-NII1-2a bandBoost集成前端模塊在單個器件中集成有5GHz功率放大器（PA）、UNII1- 2a bandBoost BAW濾波器、單刀雙擲開關（SP2T）以及旁路低噪聲放大器（LNA）。器件針對5V電源電壓優化了PA，同時確保在寬范圍內自由運行。QPF7551不僅能降低功耗，同時還可保持最高的線性輸出功率和出色的吞吐量。
包括針對二次和三次諧波的集成芯片級濾波，以及針對DBDC操作的2.4 GHz抑制。對于應用反饋，QPF7551封裝中集成了一個直流功率檢測器，為來自發射路徑的給定輸出功率提供成比例的電壓。
QPF7551將5 GHz功率放大器（PA）、UNii1-2A BandBoost BAW濾波器、單刀雙擲開關（SP2T）和可旁路低噪聲放大器（LNA）集成到單個器件中。
器件：QPF7551TR13
產品種類: 射頻前端
類型: RF Front End
工作頻率: 5.17 THz to 5.33 THz
NF—噪聲系數: 3.1 dB
工作電源電壓: 5 V
安裝風格: SMD/SMT
封裝 / 箱體: SMD-16
封裝: Reel
商標: Qorvo
增益: 31 dB
濕度敏感性: Yes
產品類型: RF Front End
系列: QPF7551
子類別: 無線射頻集成電路
特征
POUT = MCS11 HE160-43dB動態EVM
POUT = +18dBm MCS11 HE80 -43dB動態EVM
POUT = +22.5dBm MCS9 VHT80/160 -35dB動態EVM
POUT = +26dBm MCS0 HT20頻譜模板適應性
優化用于+5V工作電壓
Tx增益：31dB
噪聲系數：3.1dB
13dB接受增益和9dB旁路損耗
Rx路徑上具有65dB 2.4GHz抑制
集成直流電源檢測器
應用
接入點
無線路由器
住宅網關
用戶端設備
物聯網
