AD9649BCPZ-80是一款單芯片、單通道、14位、20/40/65/80 MSPS模數轉換器(ADC)，采用1.8 V電源供電，內置高性能采樣保持電路和片內基準電壓源。

該產品采用多級差分流水線架構，內置輸出糾錯邏輯，在80 MSPS數據速率時可提供14位精度，并保證在整個工作溫度范圍內無失碼。

該ADC內置多種功能特性，可使器件的靈活性達到較佳、系統成本較低，例如可編程時鐘與數據對準、生成可編程數字測試碼等?？色@得的數字測試碼包括內置固定碼和偽隨機碼，以及通過串行端口接口(SPI)輸入的用戶自定義測試碼。

采用一個具有可選1、2或4分頻比的差分時鐘輸入來控制所有內部轉換周期。

數字輸出數據格式為偏移二進制、格雷碼或二進制補碼。一個數據輸出時鐘(DCO)用來確保接收邏輯具有正確的鎖存時序 。 支持1.8 V和3.3 V CMOS電平 。

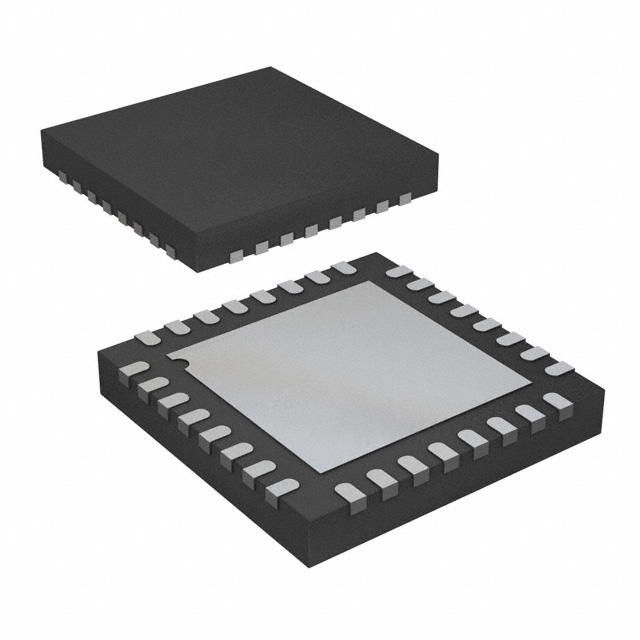

AD9649BCPZ-80采用32引腳LFCSP封裝，符合RoHS標準，額定溫度范圍為?40°C至+85°C工業溫度范圍。

特性

1.8 V 模擬電源供電

1.8 V 至3.3 V輸出電源

信噪比(SNR)：

74.3 dBFS（9.7 MHz輸入）

71.5 dBFS（200 MHz輸入）

無雜散動態范圍(SFDR)：

93 dBc（9.7 MHz輸入）

80 dBc（200 MHz輸入）

低功耗：

45 mW (20 MSPS)

87 mW (80 MSPS)

差分輸入、700 MHz帶寬

片內基準電壓源和采樣保持電路

2 V 峰峰值差分模擬輸入

微分非線性(DNL)：±0.35 LSB

串行端口控制選項

偏移二進制、格雷碼或二進制補碼數據格式

應用

通信

分集無線電系統

多模式數字接收機

GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA

智能天線系統

電池供電儀表

手持式示波器

便攜式醫療成像

超聲

雷達/LIDAR
