HMC8192LG 是一款被動式、寬帶、同相/正交（I/Q）單片微波集成電路（MMIC）混頻器，可作為接收機操作中的圖像抑制混頻器，或作為發射機操作中的單邊帶上變頻器使用。該器件的射頻（RF）和本地振蕩器（LO）頻率范圍為 20 GHz 至 42 GHz，中頻（IF）帶寬為直流至 5 GHz，因此非常適合需要寬頻率范圍、卓越射頻性能以及簡單設計（減少組件數量和縮小印刷電路板（PCB）占用面積）的應用。單個HMC8192LG可替代設計中多個窄帶混頻器。

HMC8192LG的特點

無源、寬帶I/Q混頻器

RF和LO頻率范圍：20 GHz至42 GHz

寬IF帶寬：直流至5 GHz

單端RF、LO和IF

轉換損耗：典型值9 dB，20 GHz至32 GHz

鏡像抑制：典型值 25 dBc，20 GHz 至 32 GHz

噪聲系數：典型值 12 dB

輸入 IP3（下變頻器）：典型值 24 dBm，20 GHz 至 32 GHz

輸入 P1dB（下變頻器）壓縮：典型值 17 dBm，20 GHz 至 32 GHz

輸入IP2：55 dBm（典型值），20 GHz至32 GHz

本振到射頻隔離度：42 dB，20 GHz至32 GHz

本振到中頻隔離度：45 dB，20 GHz至32 GHz

射頻到中頻隔離度：35 dB，20 GHz至32 GHz

幅度平衡：±1 dB（典型值）

相位平衡（下變頻器）：±8°（典型值）

射頻回波損耗：12 dB（典型值）

本振回波損耗：10 dB（典型值）

中頻x回波損耗：20 dB（典型值）

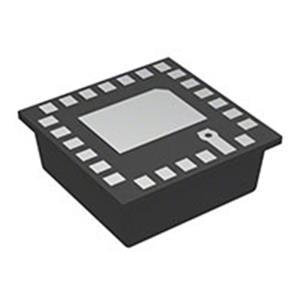

裸露焊盤，4.00 mm × 4.00 mm，25引腳LGA_CAV封裝

HMC8192LG的應用

測試和測量儀器

軍事、雷達、航空航天和國防應用

微波點對點基站
