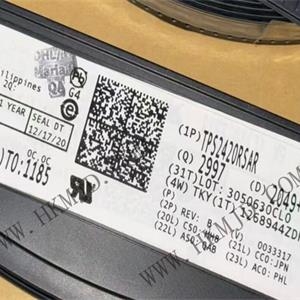

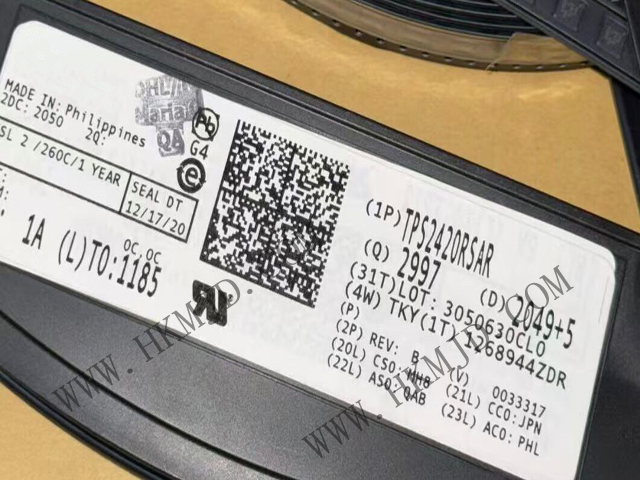

TPS2420RSAR 器件可為高達 20 V 的應用提供高度集成的負載保護。2.9 V 的最大 UV 接通閾值使 TPS2420RSAR 非常適合低至 3.3 V 的標準總線電壓。TPS2420RSAR 器件可保護負載，最大限度地減小浪涌電流，并在發生故障時安全關斷?？删幊坦收想娏鏖撝祮庸收隙〞r器，同時允許電流不受限制地通過負載。可編程電流限制閾值為浪涌故障和嚴重負載故障設定了允許進入負載的最大電流。這兩個事件都使用可編程定時器，定時器在過期時會抑制所有電流流向負載。

雙重保護閾值在磁盤驅動器等應用中非常有用。啟動電流和尋道電流通常高于額定電流，在此期間，負載需要一個低阻抗路徑來供電。如果負載發生故障，電流限制不會允許電流超過編程閾值。這既保護了負載，也保護了電源的完整性。內部 MOSFET 受功率限制電路保護，可確保 MOSFET 在所有工作狀態下都保持在安全工作區 (SOA) 內。

TPS2420RSAR 器件還允許系統監控負載電流，而無需在電源路徑中分流。電流監控器的增益可根據應用進行調整。故障和電源良好輸出可改善系統管理和順序控制。

可對該設備進行編程，以便在發生故障時鎖定或重試。所有這些功能均采用 16 引腳 4 × 4 mm QFN 封裝。

TPS2420RSAR 特性

集成 30-mΩ 通 MOSFET

高達 20 V 的總線工作電壓

可編程故障電流

可編程硬限流

可編程故障定時器

內部 MOSFET 功率限制折返

閉鎖和自動復位操作

模擬電流監控輸出

電源良好輸出

故障輸出指示器

4 mm × 4 mm QFN

-40°C 至 125°C 結溫范圍

溫度范圍

UL2367 認證 - 文件編號 E169910

TPS2420RSAR 應用

RAID 陣列

電信

插入式電路板

磁盤驅動器

固態硬盤

PCIE

風扇控制
