RAJ306102GNP 是一款通用電機控制 IC，適用于三相無刷直流 (BLDC) 電機應用。RAJ306102GNP 在單個封裝中集成了智能柵極驅動器和 MCU。智能柵極驅動器包括三個半橋柵極驅動器、一個降壓開關穩壓器和一個用于柵極驅動電壓的電荷泵、兩個用于內部模擬和邏輯電路以及 MCU 的 LDO（3.3V 至 5V 可調）、三個精確的差分放大器、一個 BEMF 檢測放大器、三個通用比較器以及廣泛的保護功能。

RAJ306102GNP 的特性

工作電源電壓：

VBRIDGE：6V 至 65V（最大 78V abs）

最大電壓 (VM)：6V 至 60V（最大 65V abs）

工作環境溫度：-40 °C 至 105 °C

電源電流

MCU, VDD 電流：

HS 模式，fIH = 32MHz： 5.2mA

智能柵極驅動器：

工作模式：2mA，睡眠模式：28μA

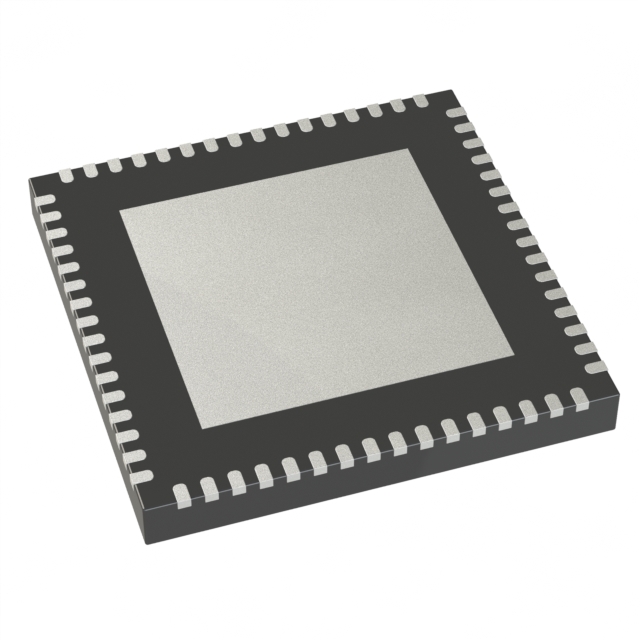

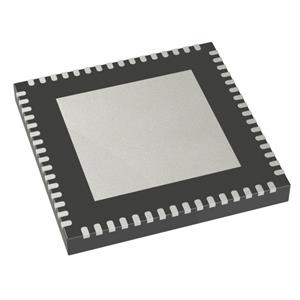

8mm x 8mm 64 Ld QFN 封裝（0.4mm 間距）

用于 BLDC 應用的三相驅動器

完全集成的電源架構

三個差分放大器，電流感應增益可配置（5、10、20、40V/V）

用于無傳感器電機驅動的 BEMF 檢測放大器

用于霍爾傳感器電機驅動的三個比較器

廣泛的保護功能

中央處理器 16 位 CISC CPU

CPU 工作電壓：3.3V 至 5V

代碼閃存：64KB，數據閃存：4KB，RAM：5.5KB

串行陣列單元：2 個單元（CSI：2 通道、UART：1 通道、I2C：2 通道）

GPIO：29 個通道 - I/O：27 通道，輸入：2 通道

定時器

定時器 RJ/RG - 16 位，1 通道/1 通道

用于電機控制的定時器 RD - 16 位，2 通道

定時器 RX - 16 位、1 通道

10 位分辨率 A/D 轉換器輸入： 11 通道

外部中斷輸入 10 通道

RAJ306102GNP 的應用

充電式電動工具

戶外電動設備

吸塵器

風扇

泵

機器人

醫療設備
