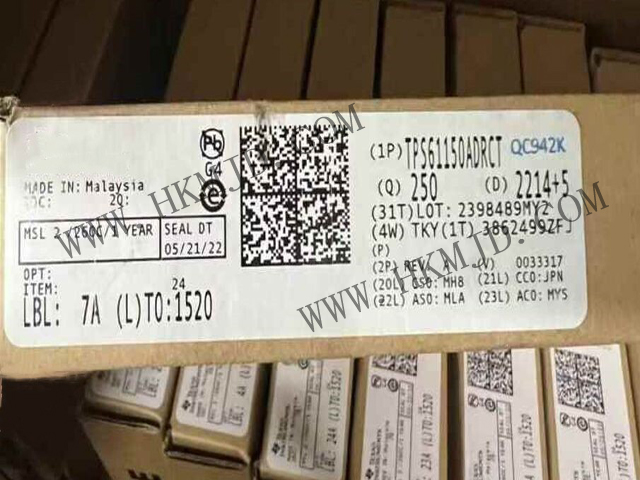

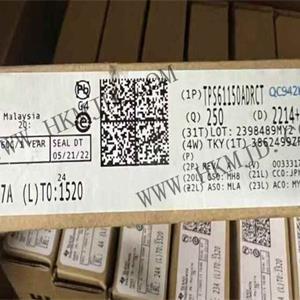

TPS61150ADRCT是一款高頻升壓轉換器，具有兩個用于驅動 WLED 的穩壓電流輸出。每個電流輸出可通過外部電阻器單獨編程。每個輸出都有專用的選擇引腳，因此可以分別或同時開啟兩個輸出。輸出電流可通過選擇引腳上的脈寬調制（PWM）信號或 ISET 引腳上的模擬電壓來降低。升壓穩壓器以 1.2MHz 固定開關頻率運行，以減少輸出紋波并避免與 PFM 控制相關的噪音。

兩路電流輸出非常適合驅動蛤殼手機副顯示屏和主顯示屏的 WLED 背光。兩路輸出還可用于驅動顯示屏和鍵盤背光。當兩個輸出一起使用時，可為一個大型顯示屏驅動多達 14 個 WLED。

除了采用小型電感器、小型電容器和 3mm x 3mm QFN 封裝外，內置 MOSFET 和二極管還消除了對外部功率器件的需求?？傊?，該集成電路提供了一個極其緊湊的解決方案，具有高效率和極大的靈活性。

TPS61150ADRCT 特性

2.5V 至 6V 輸入電壓范圍

0.7A 集成開關

內置功率二極管

1.2MHz 固定 PWM 頻率

可單獨編程的輸出電流

輸入到輸出隔離

內置軟啟動

27V 過壓保護

兩個電流串在 15mA 時的匹配率為 3%，比 TPS61150/1 有所提高

效率高達 83

高達 30kHz 的 PWM 調光頻率

采用 10 引腳、3 × 3 mm QFN 封裝

TPS61150ADRCT 應用

多達 14 個 WLED 驅動器，用于媒體型顯示器

蛤殼手機中的副顯示屏和主顯示屏背光

便攜式設備中的顯示屏和鍵盤背光
