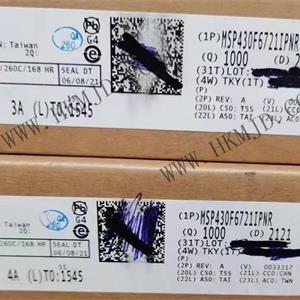

MSP430F6721IPNR 具有多達 3 個高性能 24 位 Σ-Δ ADC，1 個 10 位 ADC、4 個增強型通用 串行通信接口（3 個 eUSCI_A 模塊和 1 個 eUSCI_B 模塊）、4 個 16 位計時器、1 個硬件乘法器、1 個 DMA 模塊、1 個具有報警功能的 RTC 模塊、1 個具有集成對比度控制功能的 LCD 驅動器以及 1 個輔助電 源系統；100 引腳器件的 I/O 引腳多達 72 個，而 80 引腳器件的 I/O 引腳多達 52 個。

特性

? 低電源電壓范圍：3.6V 到低至 1.8V

? 超低功耗

– 激活模式 (AM)：所有系統時鐘激活在 8MHz、3.0V 且閃存程序執行時為265μA/MHz（典型值）在 8MHz、3.0V 且 RAM 程序執行時為140μA/MHz（典型值）

– 待機模式 (LPM3)：實時時鐘（采用晶振）、看門狗和電源監控器工作，完全 RAM 保持，快速喚醒：3.0V 時為 1.7μA，3.0V 時為 2.5μA（典型值）

– 關閉模式 (LPM4)：完全 RAM 保持，電源監控器可用，快速喚醒：3.0V 時為 1.6μA（典型值）

– 關斷 RTC 模式 (LPM3.5)：關斷模式，帶有晶振的有源實時時鐘 (RTC)：3.0V 時為 1.24μA（典型值）

– 關斷模式 (LPM4.5)：3.0V 時為 0.78μA（典型值）

? 在 3μs（典型值）內從待機模式喚醒

? 16 位精簡指令集 (RISC) 架構、擴展內存、高達25MHz 系統時鐘

? 靈活的電源管理系統

– 可設定經穩壓內核電源電壓的完全集成低壓降穩壓器 (LDO)

– 電源電壓監視、監控、和臨時限電

– 由多達 2 個輔助電源供電的系統運行

? 單一時鐘系統

– 針對頻率穩定的鎖相環 (FLL) 控制環路

– 低功耗低頻內部時鐘源 (VLO)

– 低頻修整內部基準源 (REFO)

– 32kHz 晶體 (XT1)

? 一個具有 3 個捕捉/比較寄存器的 16 位定時器

? 3 個 16 位定時器，每個定時器具有 2 個捕捉/比較寄存器

? 增強型通用串行通信接口

– eUSCI_A0、eUSCI_A1 和 eUSCI_A2

– 增強型通用異步收發器 (UART) 支持自動波特率檢測

– IrDA 編碼和解碼

– 同步串行外設接口 (SPI)

– eUSCI_B0

– 支持多個從器件尋址的 I2C

– 同步串行外設接口 (SPI)

? 具有晶振偏移校準和溫度補償功能的受密碼保護的RTC

? 用于備用子系統的獨立電壓電源

– 32kHz 低頻振蕩器 (XT1)

– 實時時鐘

– 備用存儲器（4 × 16 位）

? 三個具有差分可編程增益放大器 (PGA) 輸入的 24位 Σ-Δ 模數轉換器 (ADC)

? 具有 8 路復用模式下高達 320 段對比度控制 的集成LCD 驅動器

? 硬件乘法器支持 32 位運算

? 10位 200ksps ADC

– 內部基準

– 采樣和保持、自動掃描特性

– 多達 6 個外部通道和 2 個內部通道，包括溫度傳感器

? 3 通道內部 DMA

? 串行板上編程，無需外部編程電壓

? 單相電子電表開發工具（另請參閱 工具與軟件）

– EVM430-F6736 - 用于計量的 MSP430F6736EVM

– 適用于 MSP430? MCU 的電能測量設計中心

? 器件比較 匯總了可用的產品系列成員

? 采用 100 引腳和 80 引腳 LQFP 封裝

應用

? 兩線制單相計量

? 三線制單相計量

? 防篡改儀表
