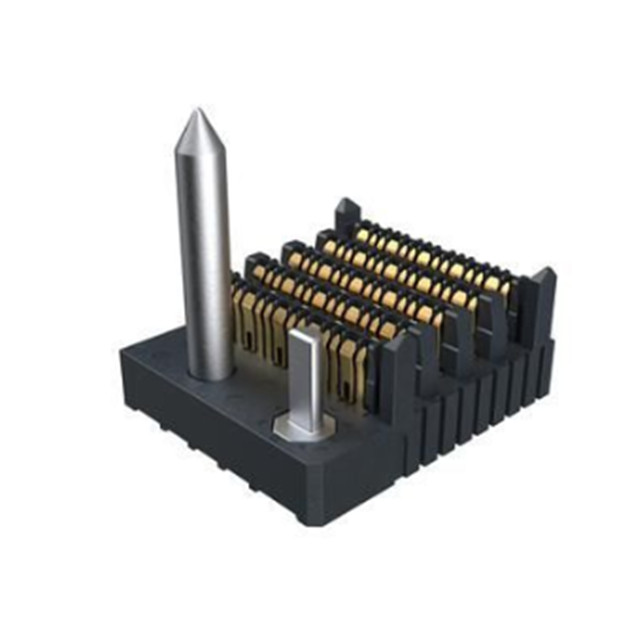

10128351-11JLF —— ExaMAX 56Gb/s高速背板連接器92Ohm，6對，6列，120位置，垂直接頭，右導銷。

概述

Amphenol ExaMAX 背板連接器系統專為 25 Gb/s 至 56 Gb/s 的更高帶寬應用而設計。優化的連接器設計可提供卓越的信號完整性性能，從而實現低串?dāng)_噪聲和低插損。每個信號晶圓都采用創新的一體式壓紋接地結構，可將串?dāng)_性能提高至 56 Gb/s。

特點

無極性的配合接口可保護配合梁

耐用、可靠的插接接口設計可消除插針被壓壞的情況

模塊化、2 mm 和 3 mm 硬公制連接器塊設計

2 mm 間距可實現高密度，3 mm 間距可實現低成本 PCB 四向布線

零偏移

優化 PCB 布線

每列附加信號引腳

將高速和低速信號集成在同一連接器中

0.36 mm 成品 PCB 信號孔和 0.5 mm 成品 PCB 接地孔

優化電氣性能和縱橫比

12 至 96 差分對節點連接器

產品范圍廣泛，適合各種包裝選項

92 歐姆/85 歐姆阻抗設計

能夠支持 25 Gb/s 的數據速率，并可擴展至 56 Gb/s 的遷移路徑

符合光學互聯論壇 (OIF)、PCI Express? (PCIe)、SATA、光纖通道 (FC)、InfiniBand、以太網、SAS、IBTA 和 IEEE 等行業規范

支持 85 歐姆和 100 歐姆應用

性能可從 25 Gb/s 擴展到 56 Gb/s

向后配接且封裝與 ExaMAX VS 兼容

獨特的梁對梁接口和偏移均衡引線框架

與刀梁設計相比，串?dāng)_較低，插入損耗最小化，插拔力減少 65%

一體化導向設計

使用最小的電路板空間提高插接性能
