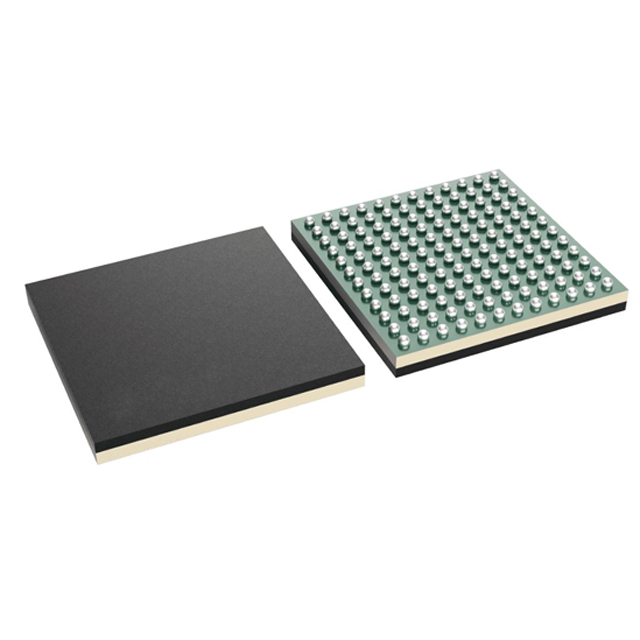

TX75E16ALH 是一款用于超聲成像系統的高集成度、高性能發射器。該器件共有 16 個脈沖電路、16 個發射/接收開關（簡稱 T/R 或 TR 開關），并支持片上波束形成器 (TxBF)。該器件還集成了片上浮動電源，減少了所需高壓電源的數量。

產品特性

發射器支持

- 16 通道 5 級脈沖發生器和有源發送/接收 (T/R) 開關

5 電平脈沖發生器：

- 最大輸出電壓：±100 V

- 最小輸出電壓：±1 V

- 最大輸出電流：2 A

- 支持 4 A 輸出電流模式

- 真正的回零輸出對地放電

- 5 MHz 時二次諧波為 -45 dBc

-3-dB 帶寬，1-kΩ || 240-pF 負載

20 MHz（±100V 電源

25 MHz（±70V 電源

在 4A 模式下，±100V 電源為 35 MHz

- 集成抖動： 從 100 Hz 至 20 kHz 測量為 100 fs

- CW 模式近距離相位噪聲：-154 dBc/Hz，偏移 1kHz 時為 5MHz 信號

- 極低的接收功率：1 mW/ch

- 可編程負載阻尼電阻：200 Ω、100 Ω 或 67 Ω

應用

超聲波掃描儀

壓電驅動器

超聲智能探頭
