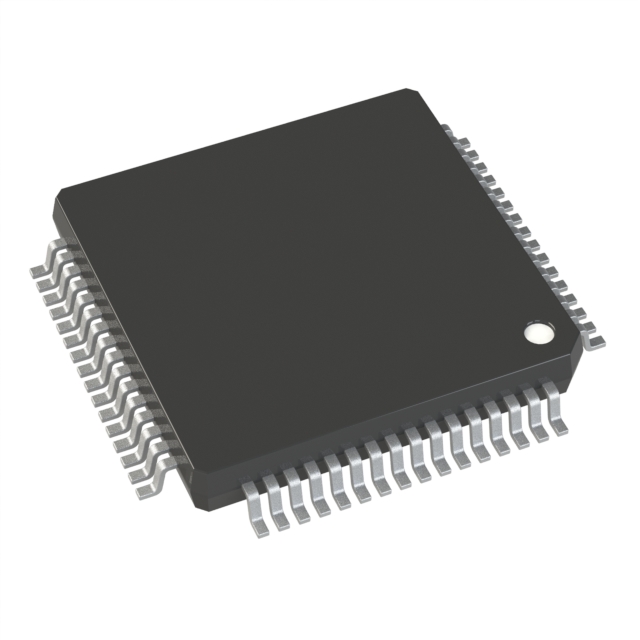

R7F100GLJ2DFB微控制器是RL78系列的新一代產品，CPU工作時的功耗為41μA/MHz，STOP（保持4KB SRAM）時的功耗為210nA，其低功耗在業內首屈一指。此外，由于采用SNOOZE模式定序器，它還能大幅度減少間歇?jiǎng)幼鞯墓?。最大工作頻率為32MHz，1.6V-5.5V的工作電壓范圍相當寬泛，引腳封裝為30-128腳，配備最大768KB的閃存。

產品屬性

核心處理器：RL78

內核規格：16 位

速度：32MHz

連接能力：CSI，I2C，LINbus，SPI，UART/USART

外設：電容式觸摸，LVD，POR，PWM，WDT

I/O 數：54

程序存儲容量：256KB（256K x 8）

程序存儲器類型：閃存

EEPROM 容量：8K x 8

RAM 大?。?4K x 8

電壓 - 供電 (Vcc/Vdd)：1.6V ~ 5.5V

數據轉換器：A/D 12x10b，8x12b; D/A 2x8b

振蕩器類型：外部

工作溫度：-40°C ~ 85°C（TA）

安裝類型：表面貼裝型

封裝/外殼：64-LQFP

供應商器件封裝：64-LFQFP（10x10）

應用

● 一般用途

● 消費類應用

● 家用電器

● 工業自動化

● 樓宇自動化
