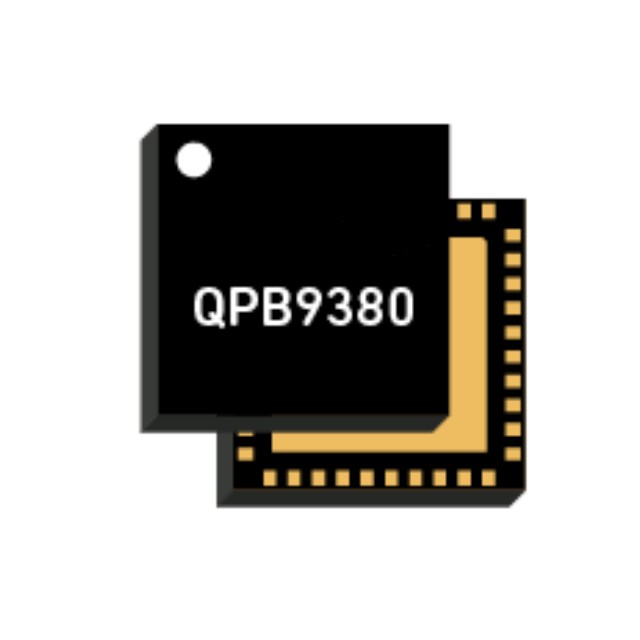

QPB9380 是一款高度集成的射頻前端模塊，主要用于 5G TDD 基站。該模塊在雙通道配置中集成了一個兩級 LNA 和一個 20 W 功率處理開關。第二級 LNA 具有集成旁路模式。LNA 的掉電和旁路功能可通過模塊上的控制信號進行控制。

QPB9380 的工作頻率范圍為 2.3 - 5.0 GHz。在接收模式下，它在 3.5 GHz 時的噪聲系數為 1.0 dB，在發射模式下的插入損耗為 0.5 dB。LNA 采用 Qorvo 的高性能先進工藝，開關技術可支持平均功率為 20 W 的輸入射頻功率信號。

QPB9380 采用符合 RoHS 規范的 6 x 6 mm 緊湊型表面貼裝無引線封裝。該開關 LNA 模塊面向基于 5G TDD MIMO 架構配置的無線基礎設施應用。

主要功能

2.3 - 5.0 千兆赫頻率范圍

雙通道

低增益模式，帶第二級 LNA 旁路

20 W 平均功率處理（Tx 模式）

38 dB 增益（Rx 模式，高增益狀態）

20 dB 增益（Rx 模式，低增益狀態）

+34 dBm OIP3（Rx 模式，高增益狀態）

1.0 dB 噪聲系數（Rx 模式）

0.5 dB 插入損耗（Tx 模式）

1.8V 控制邏輯兼容性

緊湊型封裝尺寸，6 x 6 毫米

典型應用

5G m-MIMO

無線基礎設施

小基站

基于 TDD 的架構

5G 無線電
