商品名稱:DRV3256AEPAPRQ1
數據手冊:DRV3256AEPAPRQ1.pdf
品牌:TI
年份:23+

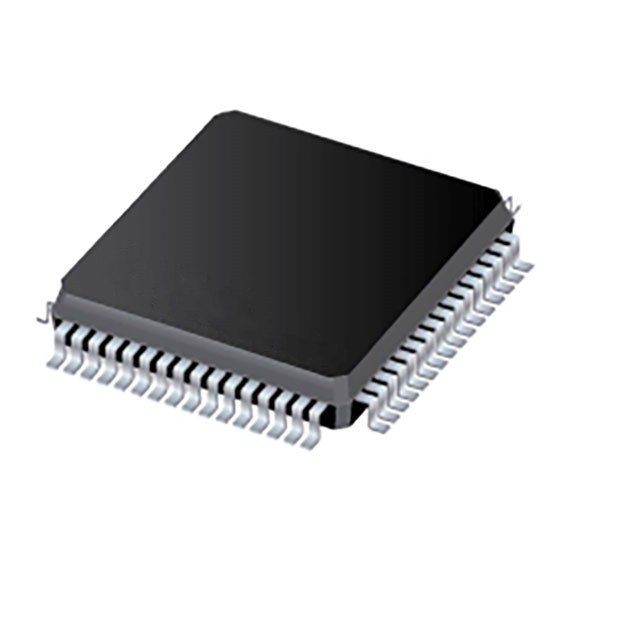

封裝:HTQFP-64
貨期:全新原裝
庫存數量:1500 件
DRV3256AEPAPRQ1器件為適用于 48V 汽車電機驅動應用的高度集成三相柵極驅動器。 這些器件專門設計用于通過提供 2A 峰值拉電流和 2.5A 峰值灌電流(柵極驅動)以及 90V MOSFET 瞬態過壓支持來為大功率電機驅動應用提供支持。使用高效的自舉架構可充分降低柵極驅動器的功率損耗和自發熱。電荷泵使柵極驅動器能夠支持 100% PWM 占空比控制。
特性
? 符合面向汽車應用的 AEC-Q100 標準:
– 器件環境溫度等級 0:–40°C 至 +150°C
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C4B
? 以符合功能安全標準為目標
– 專為功能安全應用開發
– 在發布量產版本時將會提供有助于進行 ISO26262 系統設計的文檔
– 系統可滿足 ASIL D 等級要求
? 3 個 N 溝道半橋柵極驅動器
– 2A/2.5A 最大峰值柵極驅動電流
– 針對 48V 應用進行優化的電源架構
– 12V/48V 雙電源架構
– 直流鏈路電源 (DHCP) 的瞬態絕對最大額定值為95V
– 可支持 90V MOSFET 工作電壓范圍的 105V 自舉電壓
– 自舉電荷泵可支持 100% 占空比
? 集成 1 個 (DRV3256A-Q1) 電流分流放大器
? 集成可配置主動短路 (ASC) 功能
– 低側 (DRV3256A-Q1)
– 低側和高側 ASC 支持
– 提供器件引腳控制
– 故障處理能力
? 具有 CRC 功能的串行外設接口 (SPI)
? 支持 3.3V 和 5V 邏輯輸入
? 高級保護功能
– 電池電壓監測器
– MOSFET VDS 過流監測器
– Rshunt 過流監測器
– MOSFET VGS 柵極故障監測器
– 模擬內置自檢
– 內部穩壓器和時鐘監測器
– 器件熱警告和熱關斷
– 故障狀態指示器引腳
應用
? 汽車類 48V 電機驅動系統
– 帶式和集成式起動發電機和電動發電機
– 電動助力轉向
– eTurbo 和 eBooster
– 變速器控制和驅動
– 油泵、變速器和水泵
– HVAC 壓縮機和風扇
